低壓電工作業實操VR實訓軟件

雙控開關接線 + 單控日光燈接線 + 燈控開關插座接線 +三相電機點動控制電路排故實訓

三相電機點動控制電路接線+三相電機自鎖控制電路接線+照明電路排故

操作錄屏

雙控開關接線實訓(PC版)

軟件參數：

軟件名稱：低壓電工作業實操VR實訓軟件

產品型號：HYSJ-DG035

軟件名稱：山東弘意視景軟件科技有限公司

產品格式：EXE 可執行文件

支持分辨率：1920*1080 或以上

產品開發語言：C#

產品運行操作系統 ：win10 64 位，Mac 系統

產品標配操作：PC 電腦(鍵盤+鼠標)+投影系統

產品支持添加內容：支持定制開發

產品運行模式：電腦注冊運行

產品可擴展版本：HTC VR眼鏡版、3D 主動立體版、3D 被動立體版、觸摸屏版、游戲方向盤版等；

系統實訓目的：

電工專業的技能培訓，是電工特種人員上崗前確保安全和質量的必要。由于培訓場地有限、實驗器材耗損嚴重、資金不足以及需要對培訓學員進行針對性培訓等種種因素，學員的培訓往往得不到良好的體驗和效果。為了解決上述問題，弘意視景推出低壓電工作業實操VR實訓軟件，軟件主要對雙控開關接線實訓、單控日光燈接線實訓、燈控開關插座接線實訓等，讓學員了解電氣設備基本知識。掌握接線圖，為了提高學員在工作中遇到的各種情況的應變能力以及承受能力，同時在保證人員安全的情況下，本文借助虛擬現實技術設計開發了沉浸式電工實訓系統，讓學員在虛擬的環境下進行培訓，體驗創新的培訓形式。

軟件版本:

PC版：需要安裝客戶端EXE。運行電腦配置要求：CPU I5以上，內存4G以上，顯卡NVIDIA970顯存2G以上，硬盤

存儲容量100G以上

VR眼鏡版：需要VR眼鏡一套，推薦為HTC VR PRO版;PC版：需要安裝客戶端EXE。運行電腦配置要求：CPU I7 7800以上，內存16G以上，顯卡NVIDIA1060顯存4G以上，硬盤存儲容量100G以上，視頻輸出：HDMI1.3,3個USB3.0，1個USR2.0.

Android版：高端配置手機

場景內包含電氣設備:

1）電表；
2）刀閘；
3）漏電保護器；
4）開關；
5）鎮流器；
6）燈管；
7）空氣開關；
8）插座；
9）萬能表；
10）接觸器；
11）保險絲；
12）熱繼電器；

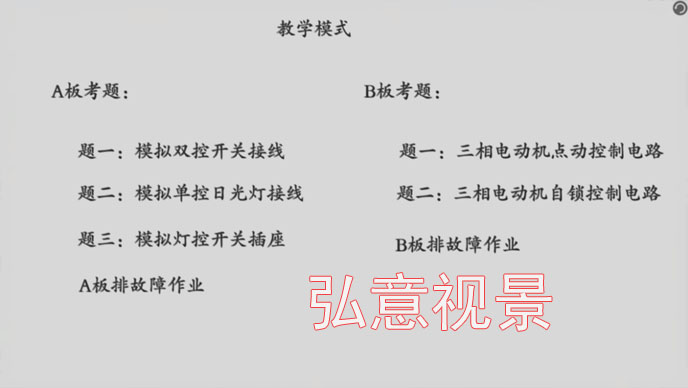

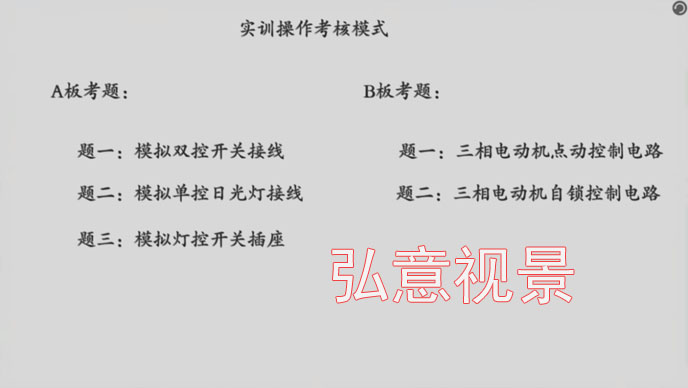

實訓內容：

A板實訓：
1）雙控開關接線實訓；
2）單控日光燈接線實訓；
3）燈控開關插座接線實訓；
4）三相電機控制電路排故實訓；

B板實訓：
5）三相電動機點動控制電路接線實訓；
6）三相電動機自鎖控制電路接線實訓；
7）照明電路排故實訓；

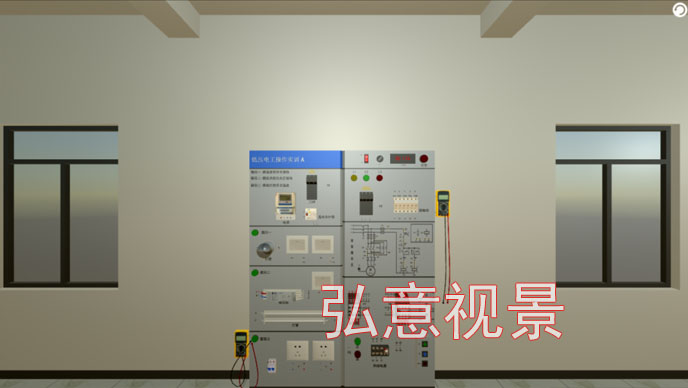

A板實訓步驟:

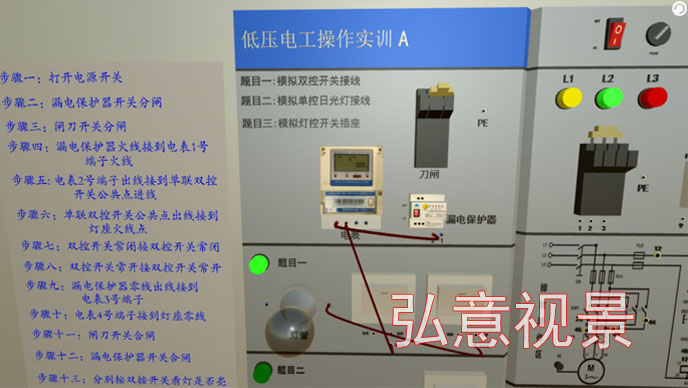

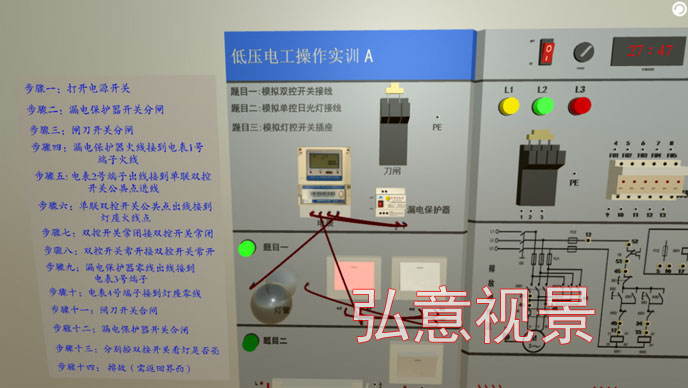

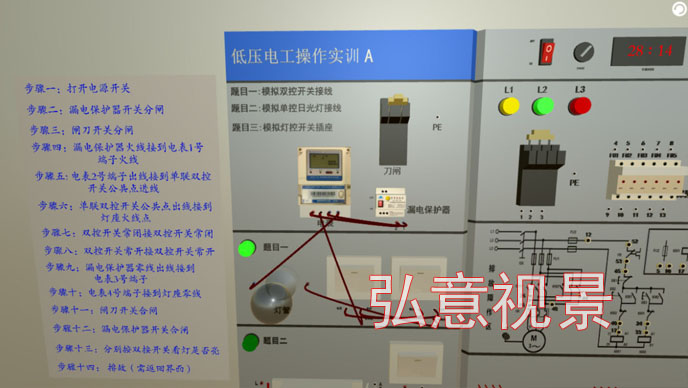

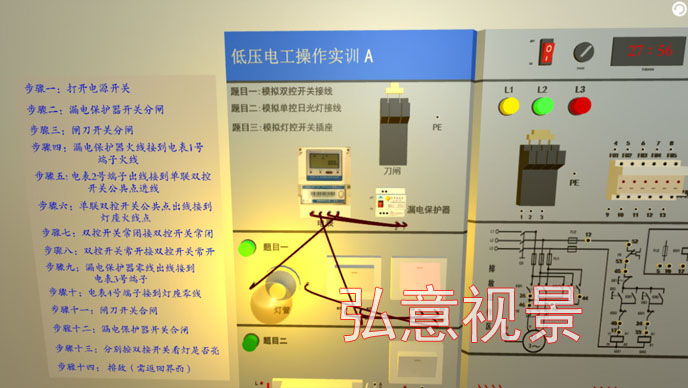

A板考題一：
步驟一：打開電源開關，倒計時；
步驟二：漏電保護器開關分閘；
步驟三：閘刀開關分閘；
步驟四：漏電保護器火線接到電表1號端子火線；
步驟五: 電表2號端子出線接到單聯雙控開關公共點進線
步驟六：?jiǎn)温?lián)雙控開關公共點出線接到燈座火線點
步驟七：雙控開關常閉接雙控開關常閉；
步驟八：雙控開關常開接雙控開關常開；
步驟九：空開零線出線接到電表3號端子；
步驟十：電表4號端子接到燈座零線；
步驟十一：閘刀開關合閘
步驟十二：空氣開關合閘
步驟十三：分別按雙按開關看燈是否亮；
步驟十四：排故（需返回界面）

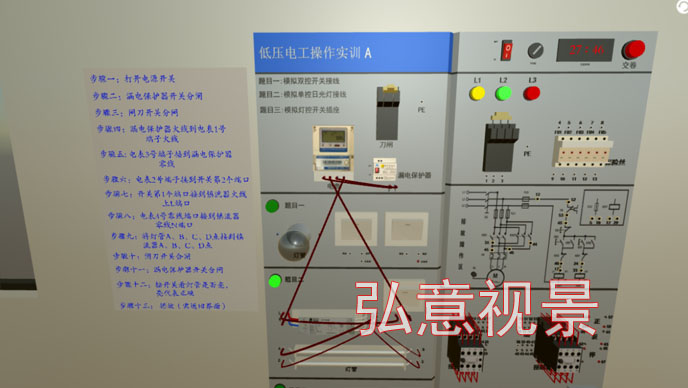

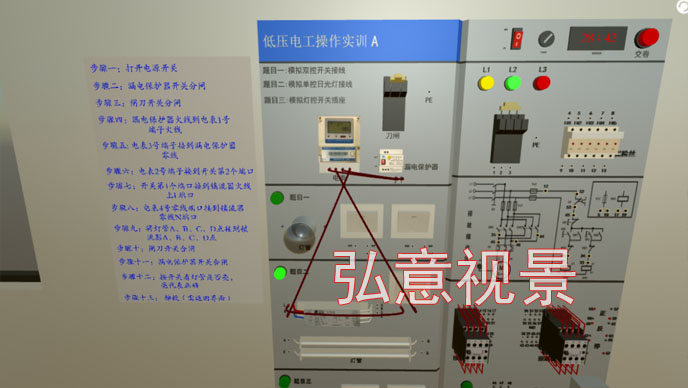

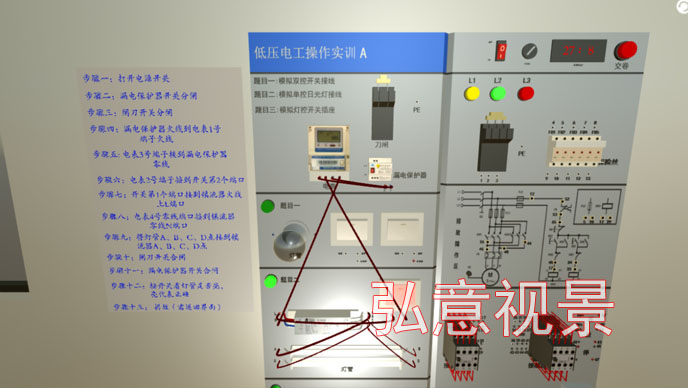

A板考題二：
步驟一：打開電源開關，倒計時；
步驟二：漏電保護器開關分閘；
步驟三：閘刀開關分閘；
步驟四：漏電保護器火線到電表1號端子火線；
步驟五: 電表3號端子接到漏電保護器零線
步驟六：電表2號端子接到開關第2個端口
步驟七：開關第1個端口接到鎮流器火線上L端口
步驟八：電表4號零線端口接到鎮流器零線N端口
步驟九：將燈管A、B、C、D點接到鎮流器A、B、C、D點
步驟十：閘刀開關合閘
步驟十一：空氣開關合閘
步驟十二：按開關看燈管是否亮，亮代表正確；
步驟十三：排故（需返回界面）

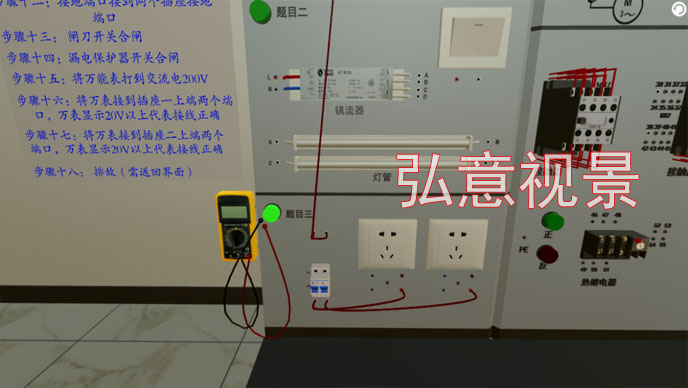

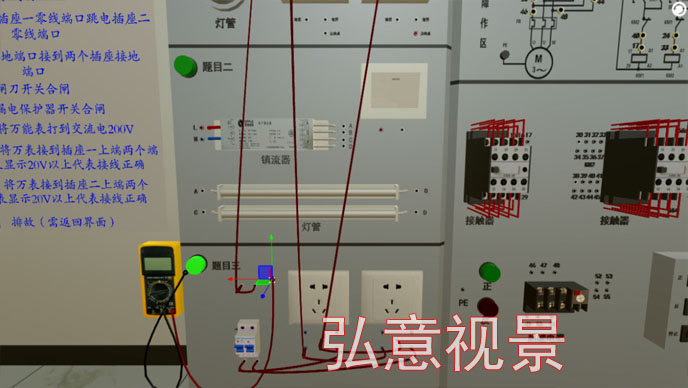

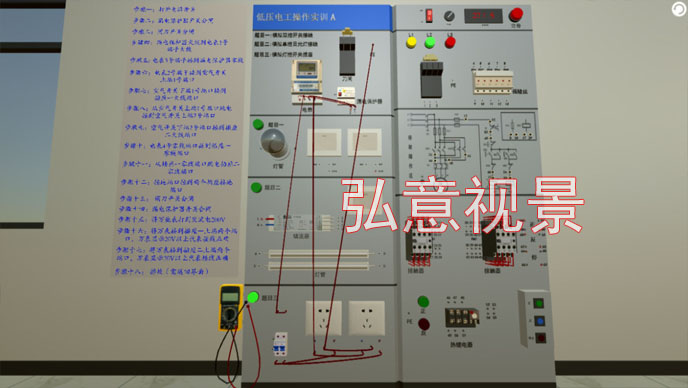

A板考題三：

步驟一：打開電源開關，倒計時；
步驟二：漏電保護器開關分閘；
步驟三：閘刀開關分閘；
步驟四：漏電保護器火線到電表1號端子火線；
步驟五: 電表3號端子接到漏電保護器零線
步驟六：電表2號端子接到空氣開關上端1號端口；
步驟七：空氣開關下端1號端口接到插座一火線端口；
步驟八：從空氣開關上端1號端口跳電接到空氣開關上端2號端口；
步驟九：空氣開關下端2號端口接到插座二火線端口；
步驟十：電表4號零線端口接到插座一零線端口
步驟十一：從插座一零線端口跳電插座二零線端口
步驟十二：接地端口接到兩個插座接地端口（沒接地線扣4分，帶電接地線扣10分）
步驟十三：閘刀開關合閘
步驟十四：空氣開關合閘

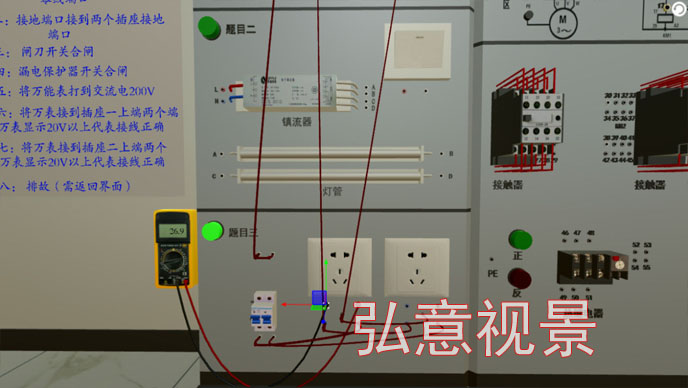

步驟十五：將萬能表打到交流電200V
步驟十六：將萬表接到插座一上端兩個端口，萬表顯示20V以上代表接線正確；
步驟十七：將萬表接到插座二上端兩個端口，萬表顯示20V以上代表接線正確；
步驟十八：排故（需返回界面）

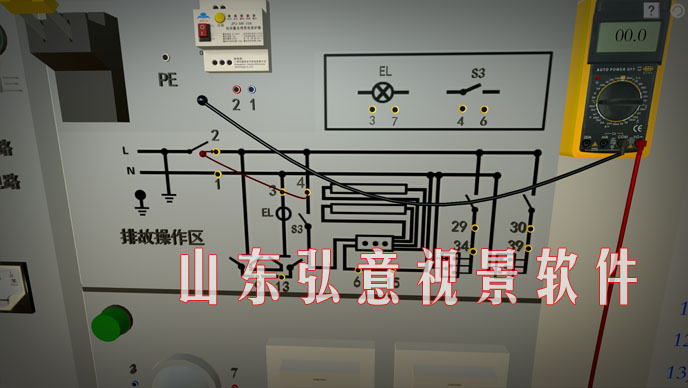

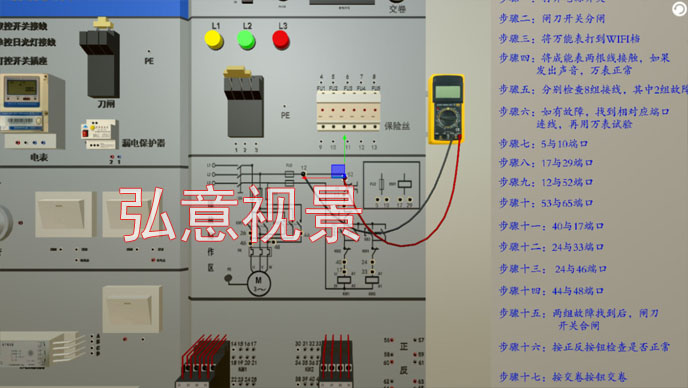

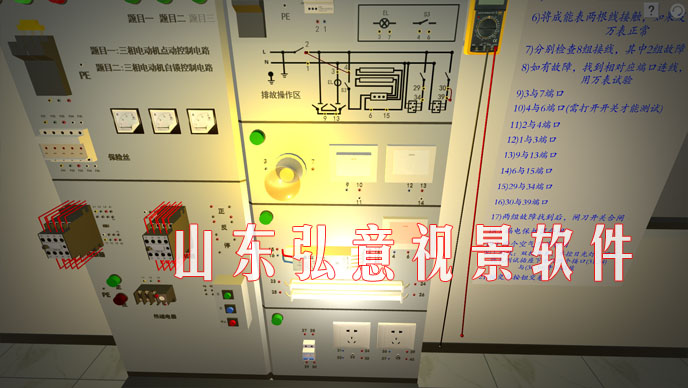

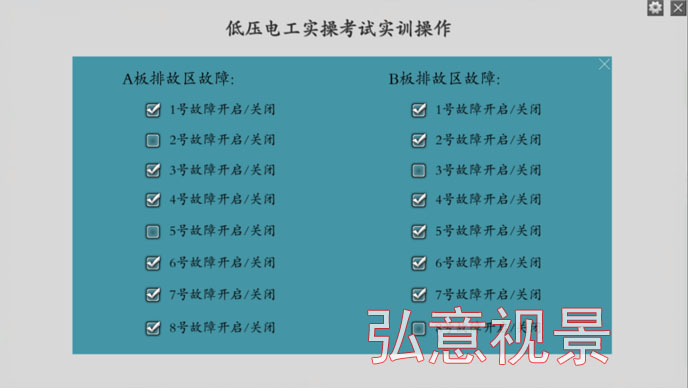

A板排故：

步驟一：打開電源開關
步驟二：閘刀開關分閘
步驟三：將萬能表打到WIFI檔
步驟四：將成能表兩根線接觸，如果發出聲音，萬表正常
步驟五：分別檢查8組接線，其中2組故障；如有故障，找到相對應端口連線，再用萬表試驗
步驟六：5與10端口
步驟七：17與29端口
步驟八：12與52端口
步驟九：53與65端口
步驟十：40與17端口
步驟十一：24與33端口
步驟十二：24與46端口
步驟十三：44與48端口
步驟十四：兩組故障找到后，閘刀開關合閘
步驟十五：按正反按鈕檢查是否正常

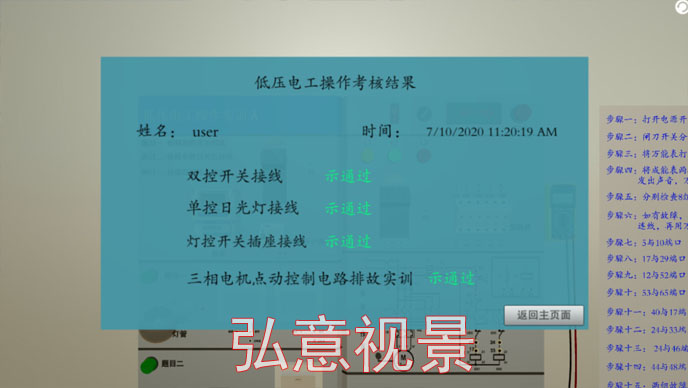

步驟十六：按交卷按鈕交卷

B板實訓略......

面向院校專業:

電子電工專業，電氣工程專業，電氣工程及自動化，機電一體化，電器自動化。

軟件產品價格：

版本	運行環境	特點	價格
PC版本	CPU:i5-6300@2.3G，內存：4G，顯存：獨顯：4G	無節點限制，可多人使用	微信咨詢
HTC VR版	VR專用電腦配置	沉浸感強，立體顯示，身臨其境感覺	微信咨詢
Webgl版	CPU:i5-6300@2.3G，內存：4G，顯存：獨顯：4G	無需插件，瀏覽器輸入網址即可	微信咨詢
3D立體	主動立體或被動立體環境	大屏幕立體顯示，沉浸感強，可多人觀看	微信咨詢
